干式铁芯串联电抗器用于低压无功补偿柜中，与电容器相串联，当低压电网中有大量整流、变流装置等谐波源时其产生的高次谐波会严重危害主变及其他电器设备的安全运行。电抗器与电容器相串联后，能有效地吸收电网谐波，改善系统的电压波形提高系统的功率因数并能有效地抑制合闸涌流及操作过电压，有效的保护了电容器。
| 工作频率 | 50/60Hz |
| 抗电强度 | 3.5KV,60s不击穿 |
| 绝缘电阻 | 100MΩ Min/DC500V |
| 绝缘等级 | H级 |
| 容量 | 5Kvar~150Kvar |
| 系统电压 | 400V、690V |
| 噪音 | ＜65dB（水平一米处） |
| 工作高度 | 海拔＜2000米 |
| 工作环境温度 | -25℃~45℃ |
| 应用范围 | 用于并联补偿电容器装置中，与并联电容器串联连接用以抑制谐波电流，减少系统电压波形畸变和限电容易回路投入时的冲击电流 |
结构特点：
1、该电抗器分为三相和单相两种均为铁心干式。
2、铁芯采用优质进口硅钢片,芯柱由多个气隙分成均匀小段,气隙采用环氧层压玻璃布板作间隔，以***电抗气隙在运行过程中不发生变化。
3、线圈采用H级漆包扁铜线或漆包铝线绕制,排列紧密且均匀,外表不包绝缘层,具有***的美感且有较好的散热性能。
4、电抗器的线圈和铁芯组装成- -体后经过预烘- -真空浸漆- 热烘固化这- 系列工艺流程, 采用H级浸渍漆,使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小 了运行时的噪音,而且具有极高的耐热等级,可***电抗器在高温下亦能安全地无噪音的运行。
5、电抗器芯柱部分紧固件采用无磁性材料,***电抗器具有较高的品质因数和较低的温升,***具有较好的滤波效果。
6、外露部件均采取了防腐蚀处理,引出端子采用冷压铜管端子。
7、该电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点。

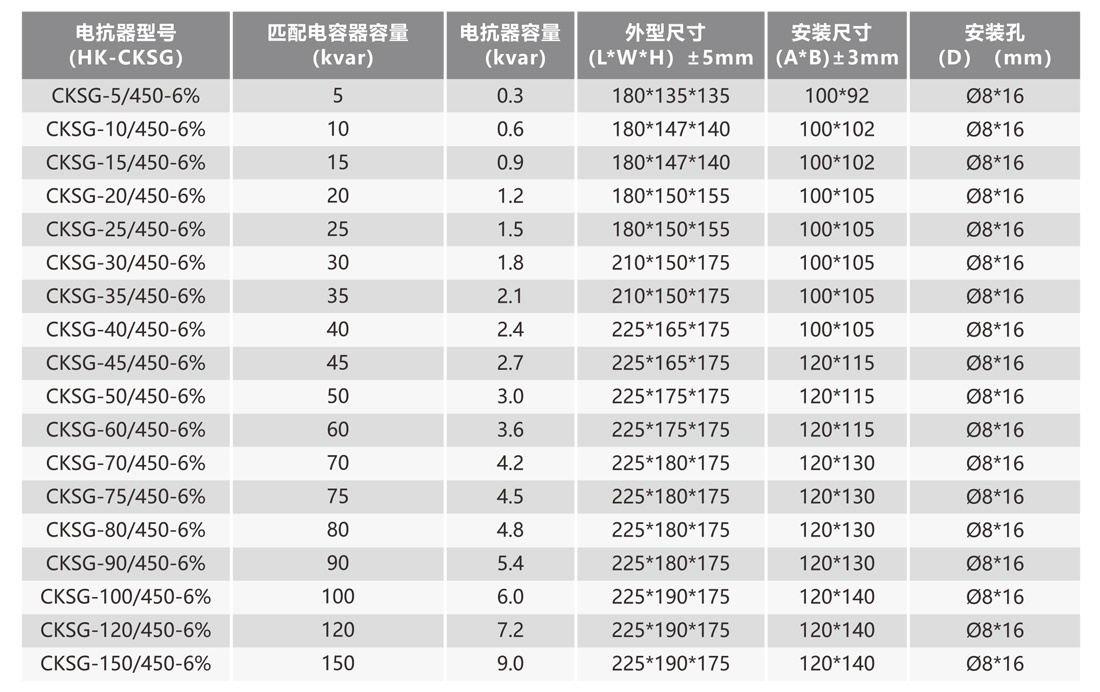

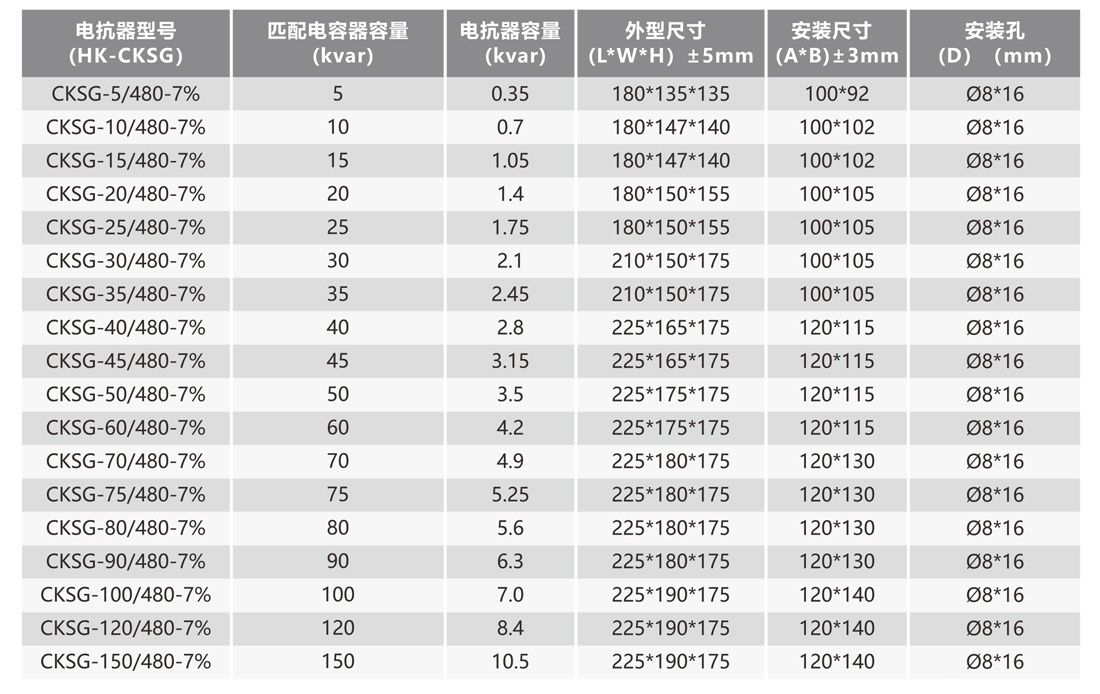

400V系统电压、三相、XL/XC=6%、匹配电容器电压450V
